TGS ingeniería eléctrica pone a su disposición el suministro, instalación, pruebas en campo y puesta en servicio de transformadores de distribución y potencia, en líquido dieléctrico y secos en baja tensión, tensión media y alta tensión en sus diferentes tipos y características técnicas en función de su ingeniería de aplicación.

Ofreciendo calidad certificada en las siguientes marcas de prestigio: Zetrak, Prolec, IG, IEM, DEEMSA, Voltran, Orion y Continental Electric


➤Transformadores de potencia en alta y media tensión
➤Transformadores de distribución en tensión media
Tipo Subestación
Tipo Estación
Tipo Poste
Tipo Sumergibles
➤Transformadores tipo seco en Media y Baja Tensión, Clase "ANAN"
 ➤Transformador tipo pedestal

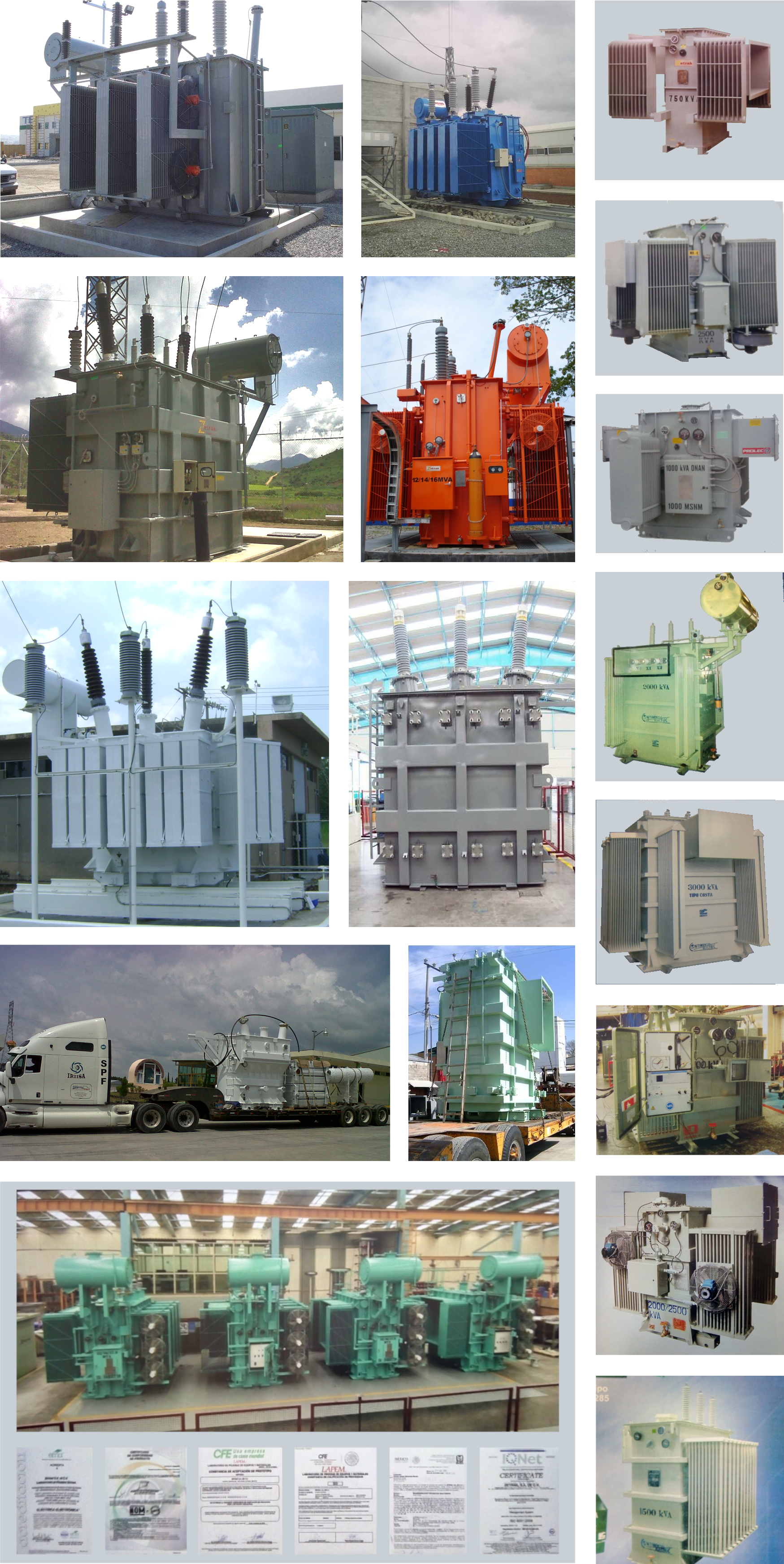

Transformadores de potencia en alta y media tensión

Fabricados en capacidades de 750kVA a 30 MVA. Tensiones de servicio de 2.4kV hasta el 138 kV.

Características:

• Clase ONAN
• Niveles de aislamiento: 5, 15, 25, 34.5, 69, 85, 115 y 138 kV.

Liquido aislante, aceite mineral inhibido o no inhibido libre de PCB’s, en diferentes tipos de líquido dieléctrico:
 • Aceite mineral, Beta Fluid, R-TEMP, ambos de alto punto de ignición 300°C
• Aceite vegetal Envirotemp "FR-3
• Líquido dieléctrico Silicon Dow Corning tipo 561

Fabricados bajo las normas: NMX-J-284 ANSE, ANSI/IEEE C57.12, NMX-J-123, NMX-J-169 y Especiales (PEMEX NRF-048, NRF-143 y NRF-144) y C.F.E.

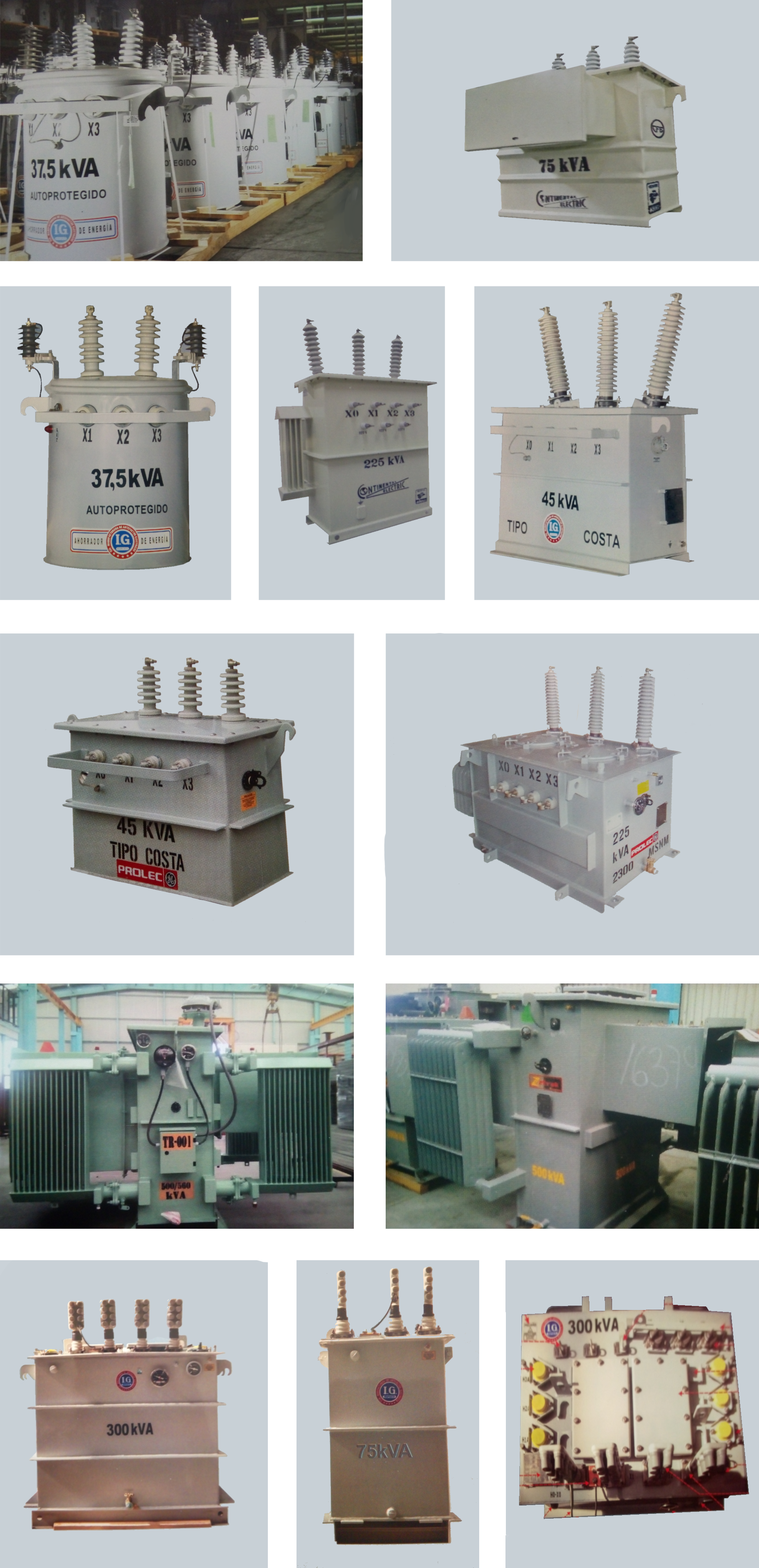

Transformadores de Distribución en Tensión Media

Capacidades desde 5 hasta 500 kVA
Con tensiones de servicio de 2.4 hasta 34.5 kV.

Características:

• Clase ONAN
• Niveles de aislamiento: 5, 15, 25, 34.5 kV.

Liquido aislante, aceite mineral inhibido o no inhibido libre de PCB’s, en diferentes tipos de líquido dieléctrico:
 • Aceite mineral, Beta Fluid, R-TEMP, ambos de alto punto de ignición 300°C
• Aceite vegetal Envirotemp "FR-3
• Líquido dieléctrico Silicon Dow Corning tipo 561

Diferentes tipos de transformadores de distribución:
• Tipo Subestación
• Tipo Estación
• Tipo Poste
• Tipo Sumergibles

Fabricados bajo las normas: NMX-J-116 ANSE, NMX-J-123, NMX-J-169, NOM-002-SEDE/ENER, K1000-01, NOM-002-SEDE/ENER, CFEK0000-19, NOM-002-SEDE/ENER, CFEK0000-22, NMX-J-287-ANSE, CFE NRF-025

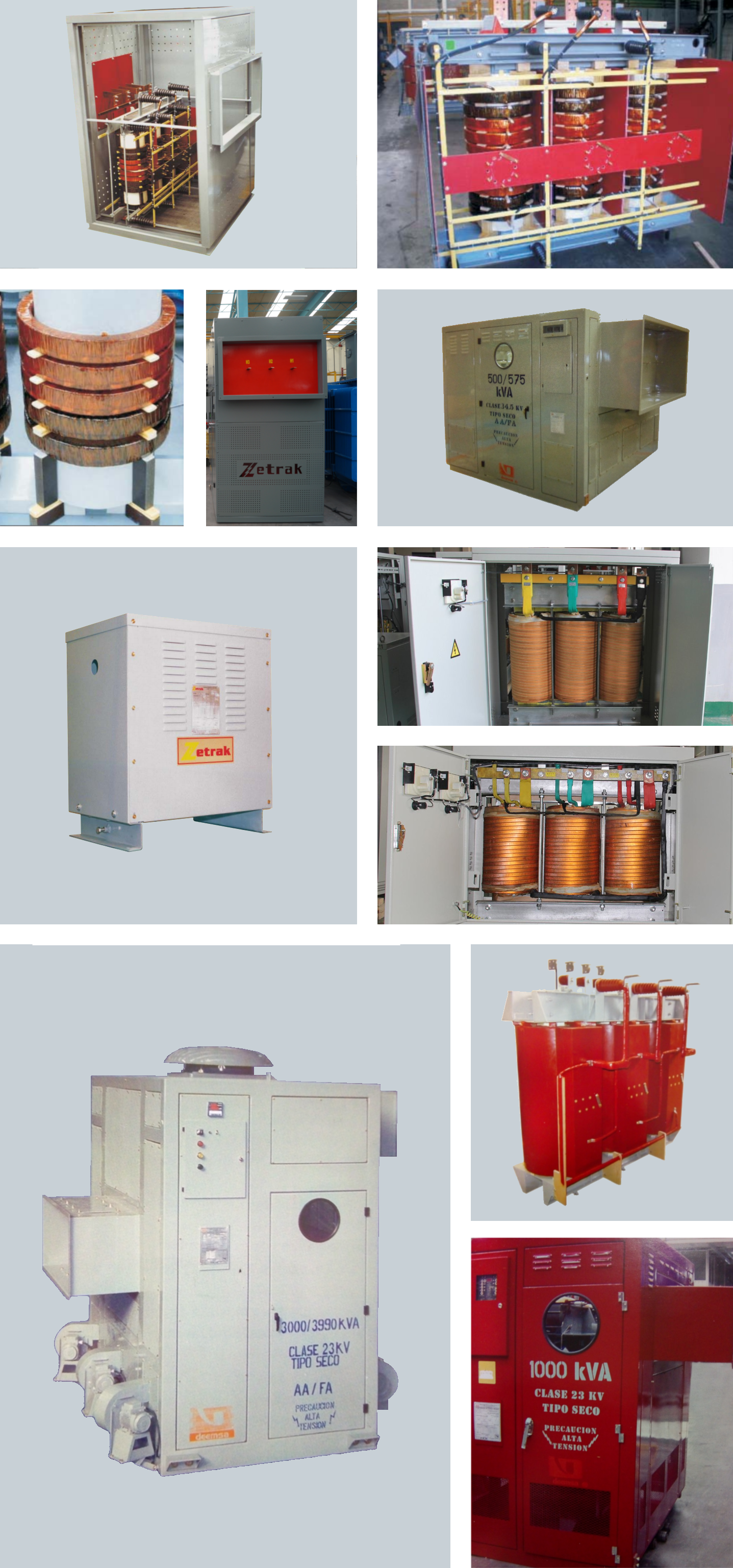

Transformadores tipo seco en Media y Baja Tensión, Clase "ANAN"

Capacidades desde 5 hasta 7500 kVA
Tensiones de servicio desde 0.6, 5, 15, 25 y 34.5 kV

Tipos:

• Tipo VPI (Abiertos autoventilados impregnados en barniz al alto vacío)
• Tipo Encapsulados (En resina epóxica)
• Factor K: K-1, K-4, K-9, K-13, K-20, K-30 y K-40

• Fabricados en gabinetes NEMA-1 (Interior) y NEMA-3R (Intemperie)
Fabricados bajo las normas: NMX-J-351-ANCE-2008

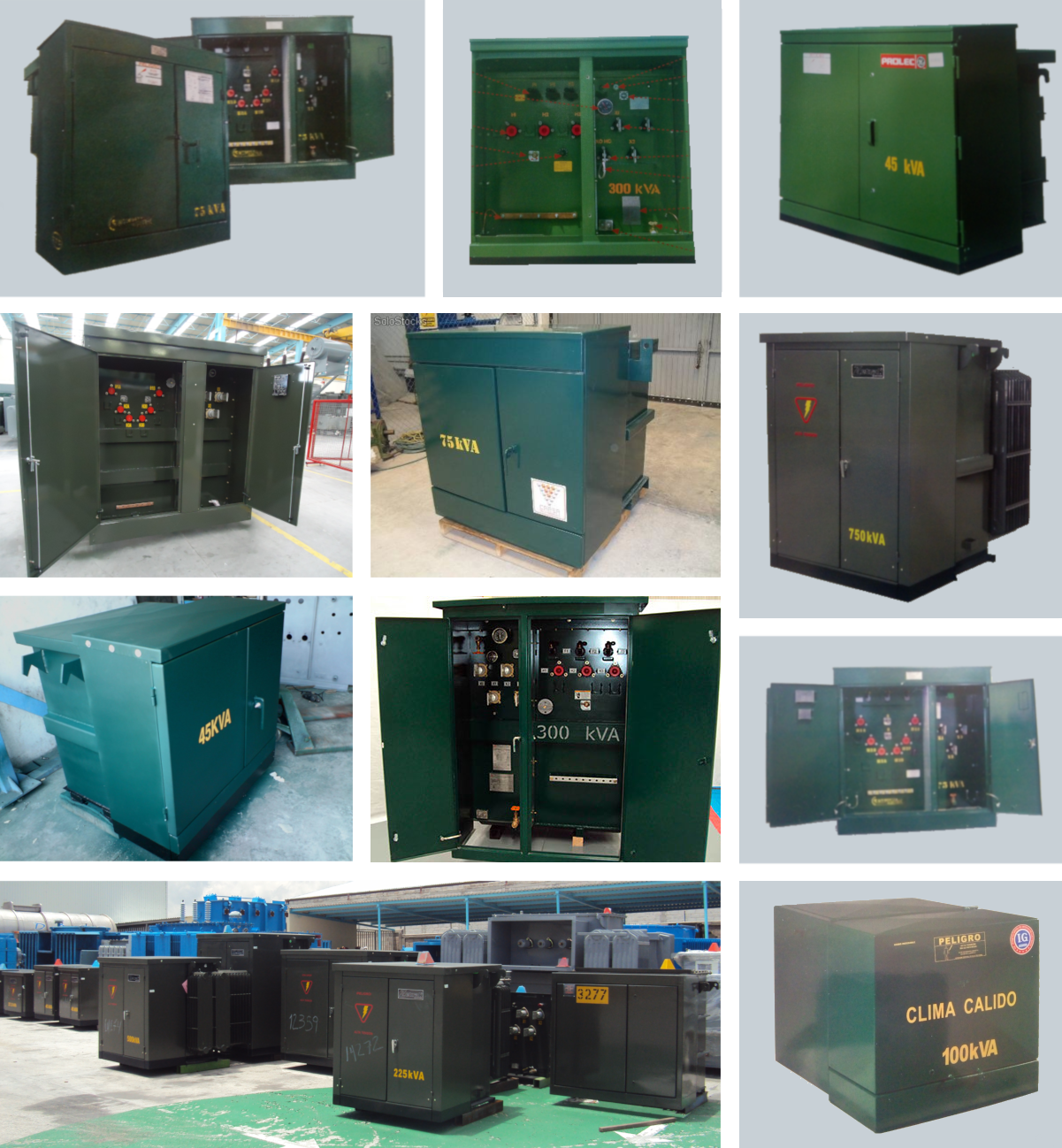

Transformador tipo pedestal

Monofásicos desde 25 hasta 100 kVA en clase 15, 25, 34.5 kV
Trifásicos de 30, hasta 3000 kVA, en clase 15, 25, 34.5 kV

Especificaciones de CFE:

Norma K0000-07 y 08
• Trifásico desde 75 hasta 500 kVA
• Clase 15, 25 y 34.5 kV
Norma K0000-04
• Monofásico desde 25 hasta 100 kVA clase 15, 25 y 34.5 kV, con y sin interruptor termo magnético

Especificaciones NOM-002-SEDE/ENER y ANCE:


Norma NMX-J-285
• Trifásicos de operación Radial y Anillo en capacidades desde 30 hasta 3000kVA, Clase 15, 25, 34.5 kV
