TGS ingeniería eléctrica pone a su disposición el suministro, instalación, pruebas en campo y puesta en servicio de tableros METAL CLAD, METAL ENCLOSED y CENTROS DE CONTROL DE MOTORES en tensión media, fabricados en base a las especificaciones técnicas particulares de su proyecto.



➤METAL CLAD
 ➤METAL ENCLOSED
 ➤Centros de control de motores en media tensión

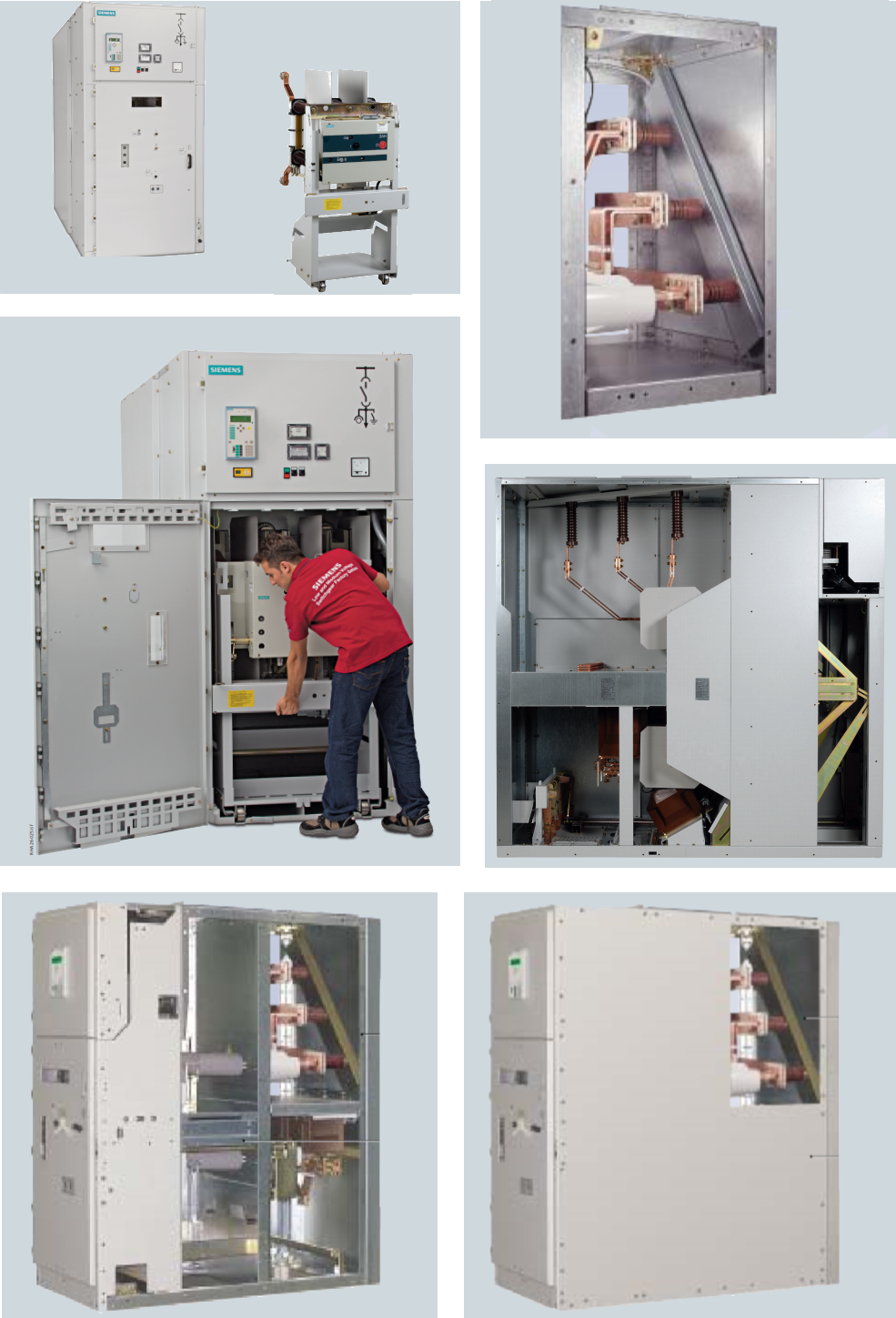

Tableros tipo METAL CLAD

Características:

• Tensiones nominales de servicio desde 5kV hasta 36kV e intensidad nominal de servicio de las barras colectoras hasta 4000 A.
• Velocidad de apertura de 3 a 5 ciclos, para todos los interruptores de 5kV, 7.2kV, 15kV, 24kV y 36kV. Capacidad de corto circuito de 25kA, 31.5kA y 50kA.
• Fabricados bajo normas internacionales IEC 62271-200, IEC 60 129, IEC 60 298, IEC 60 420, IEC 60 694, ANSI C37.06-2009 y ANSI C37.20
• La ingeniería de aplicación de estos tableros, corresponden usualmente a las siguientes áreas:
• Estaciones de energía
• Industria Cementera
• Industria acerera
• Ingenios
• Minas
• Industria alimenticia
• Industria Textil
• Industria química
• Industria petrolera
• Industria electroquímica
• Petroquímicos
• Astilleros
• Plantas de emergencia eléctrica

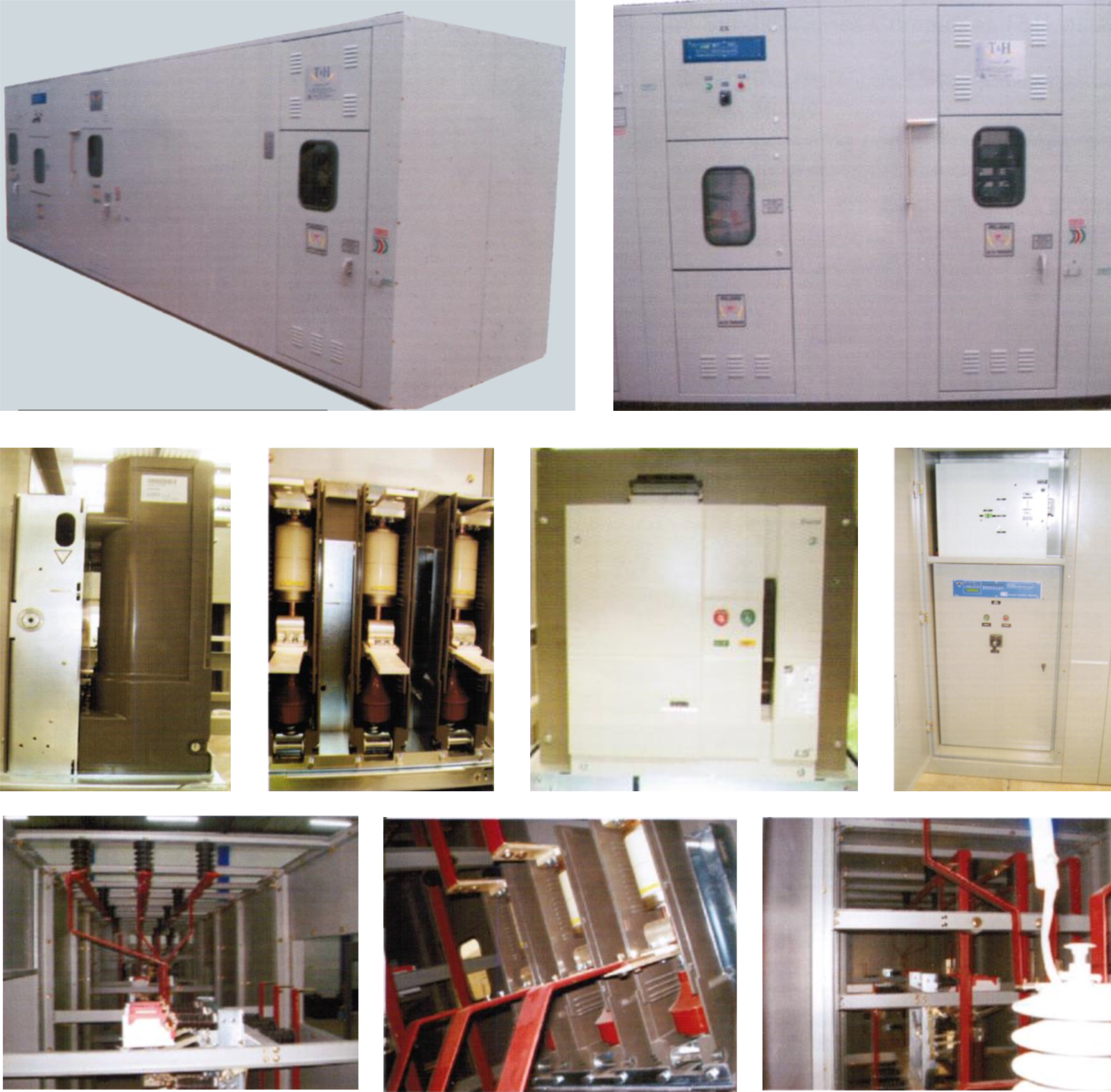

Tableros tipo METAL ENCLOSED

Características:

• Tensión máxima de 4.16 kV hasta 34.5 kV
• Corrientes: 1200, 2000, 3000 y 4000 A.
• Capacidad interruptiva del interruptor: 25-41 kA.
• Interruptor en vacío (VCPT, VCPW Y W-VACi )

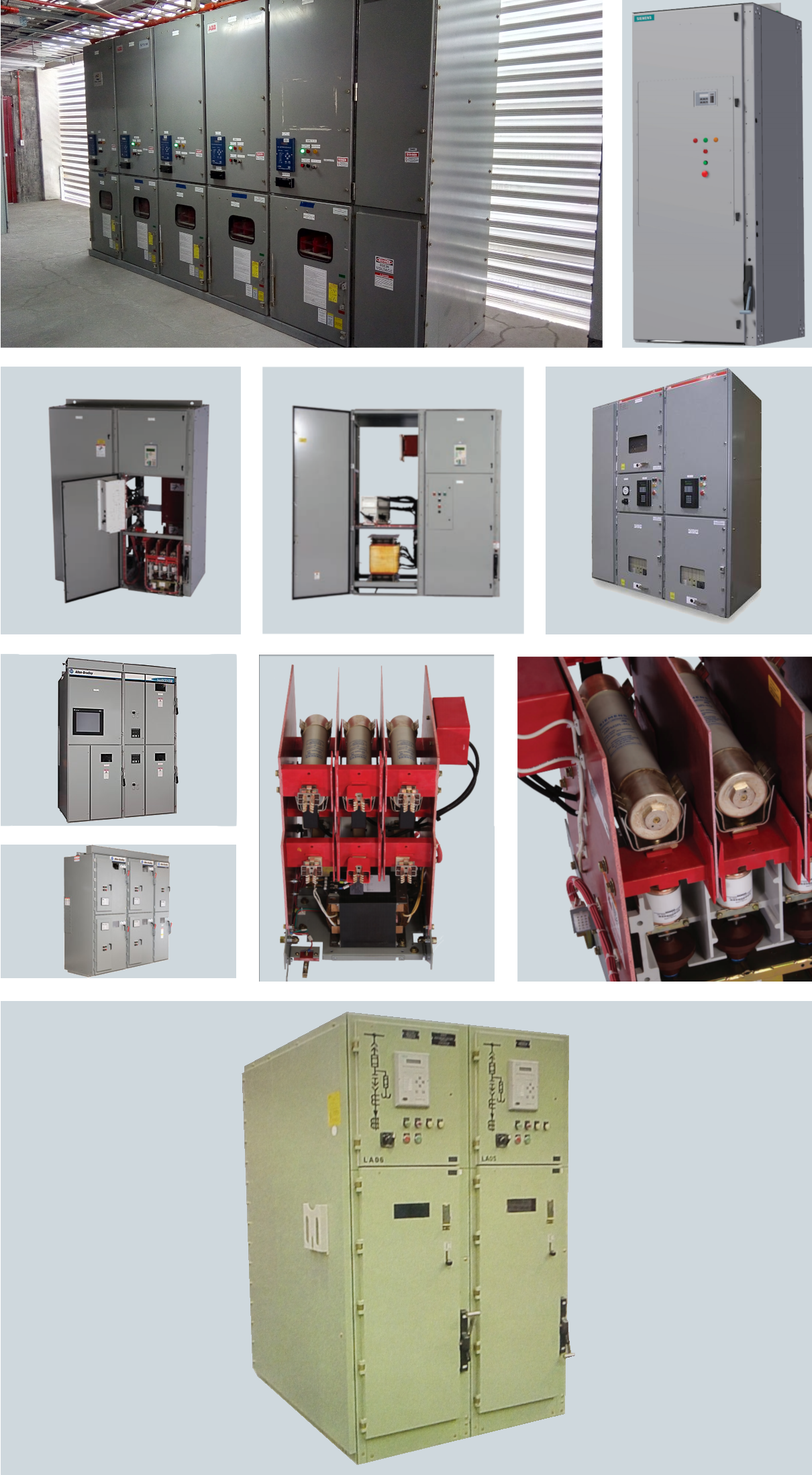

Centros de control de motores en media tensión

Características:


• Niveles de voltajes disponibles: de 2.2 kV hasta 7.2kV
• Corriente nominal máxima del contactor en vacío 400 A, corriente nominal de corto circuito en el Bus principal 40 kA máximos
• El bus principal hasta 3000 A integrado con un interruptor de potencia principal en vacío de alta capacidad interruptiva
