TGS ingeniería eléctrica pone a su disposición el suministro, instalación, pruebas en campo y puesta en servicio de tableros en baja tensión de distribución, protección, control, automatización y alumbrado, así como centros de control de motores en baja tensión, todos adaptados a las características técnicas particulares de su proyecto.



➤Tableros de distribución y protección.
 ➤Tableros de control.
 ➤Centros de control de motores B.T.
 ➤Tableros de alumbrado.

Tableros de distribución en baja tensión

Tableros de distribución y potencia

• Tensión Máxima: 600 VCA
• Tensión de Servicio: 480 Vca, 240 Vca
• 3 Fases 3 Hilos y 3 Fases 4 Hilos, 50/60 Hz
• Máximo 6000 A Bus principal
• NEMA 1 Servicio interior
• NEMA 12 Servicio interior a prueba de polvo y goteo
• NEMA 3R Servicio intemperie
• Capacidad interruptiva máxima 65 kA

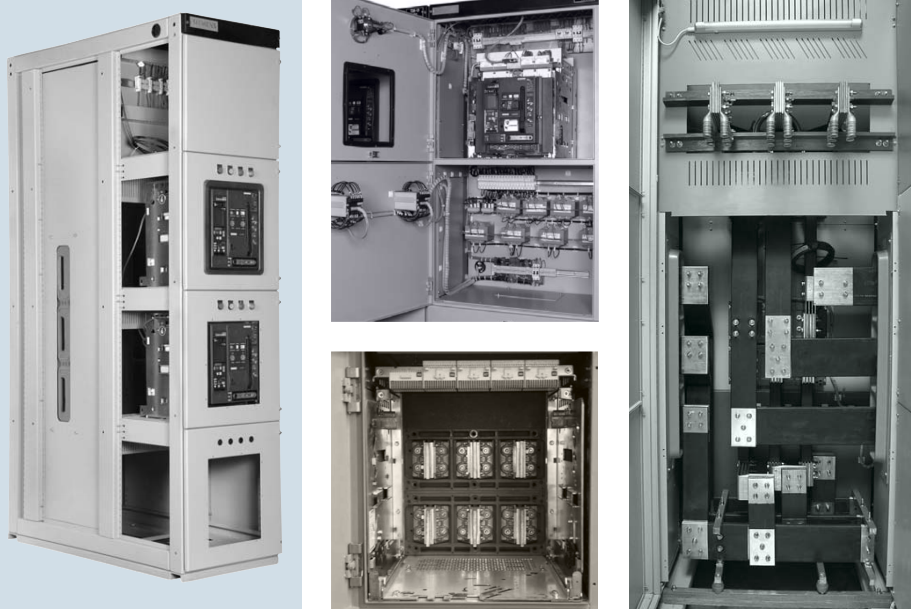

Tableros Swicthgear

Tableros de distribución y potencia Switchgear

• Tensión Máxima: 600 VCA
• Tensión de Servicio: 480 Vca, 240 Vca
• 3 Fases 3 Hilos y 3 Fases 4 Hilos, 50/60 Hz
• Máximo bus horizontal: 6000A
• Máximo bus vertical: 5000A
• NEMA 1 Servicio interior
• NEMA 12 Servicio interior a prueba de polvo y goteo
• NEMA 3R Servicio exterior, al aire libre sin pasillo
• Capacidad interruptiva máxima 100 kA

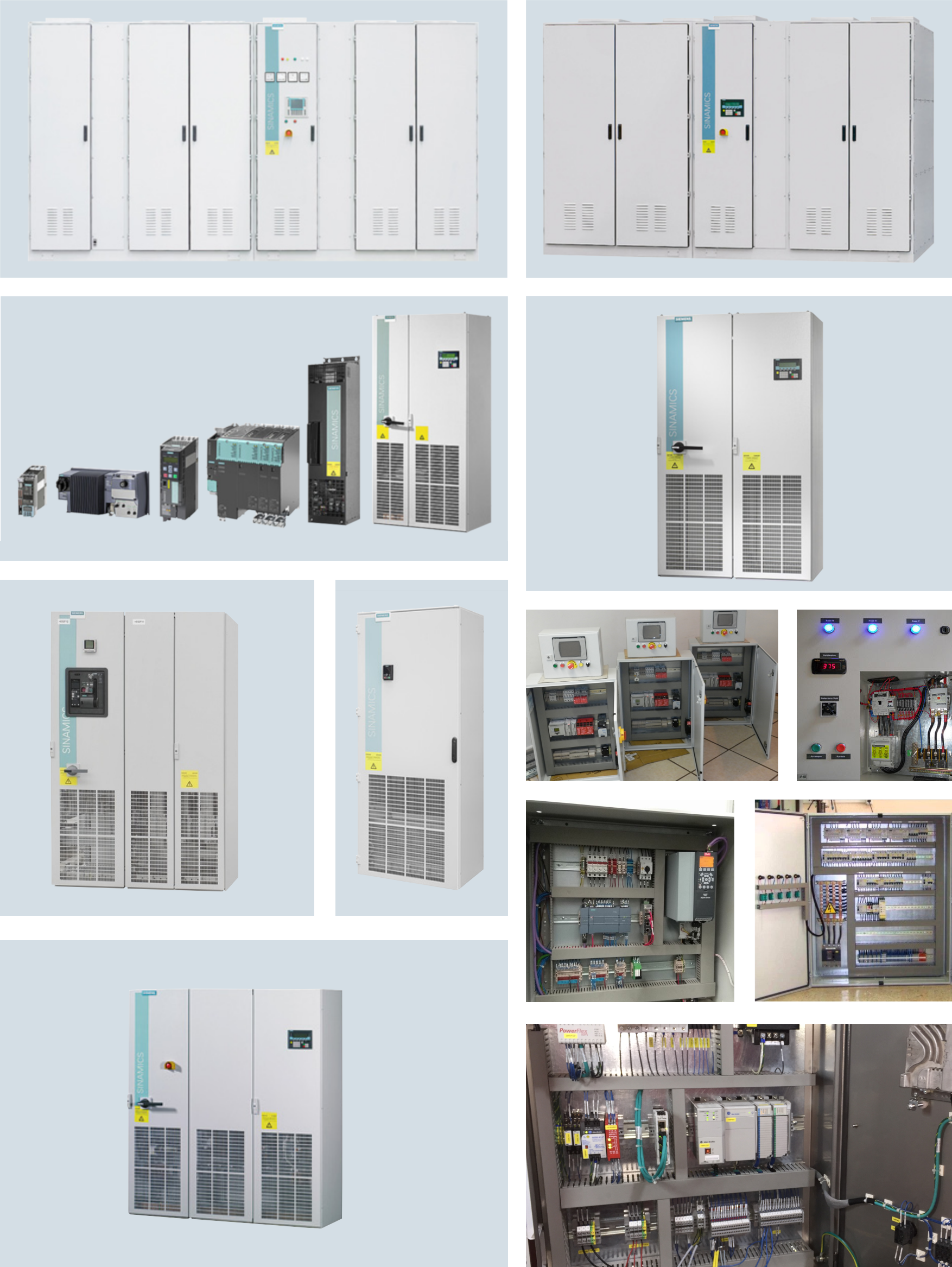

Tableros de control y automatización

Tableros de control y automatización marca Siemens Sistema SIMATIC


• Sistemas para manejo y visualización
• Sistemas para comunicación industrial
• Sistemas de control de procesos
• Sistemas para fuentes de alimentación
• Sistemas industriales de identificación
• Sistemas para seleccionar, configurar y pedir productos
• Sistemas para automatización y accionamientos

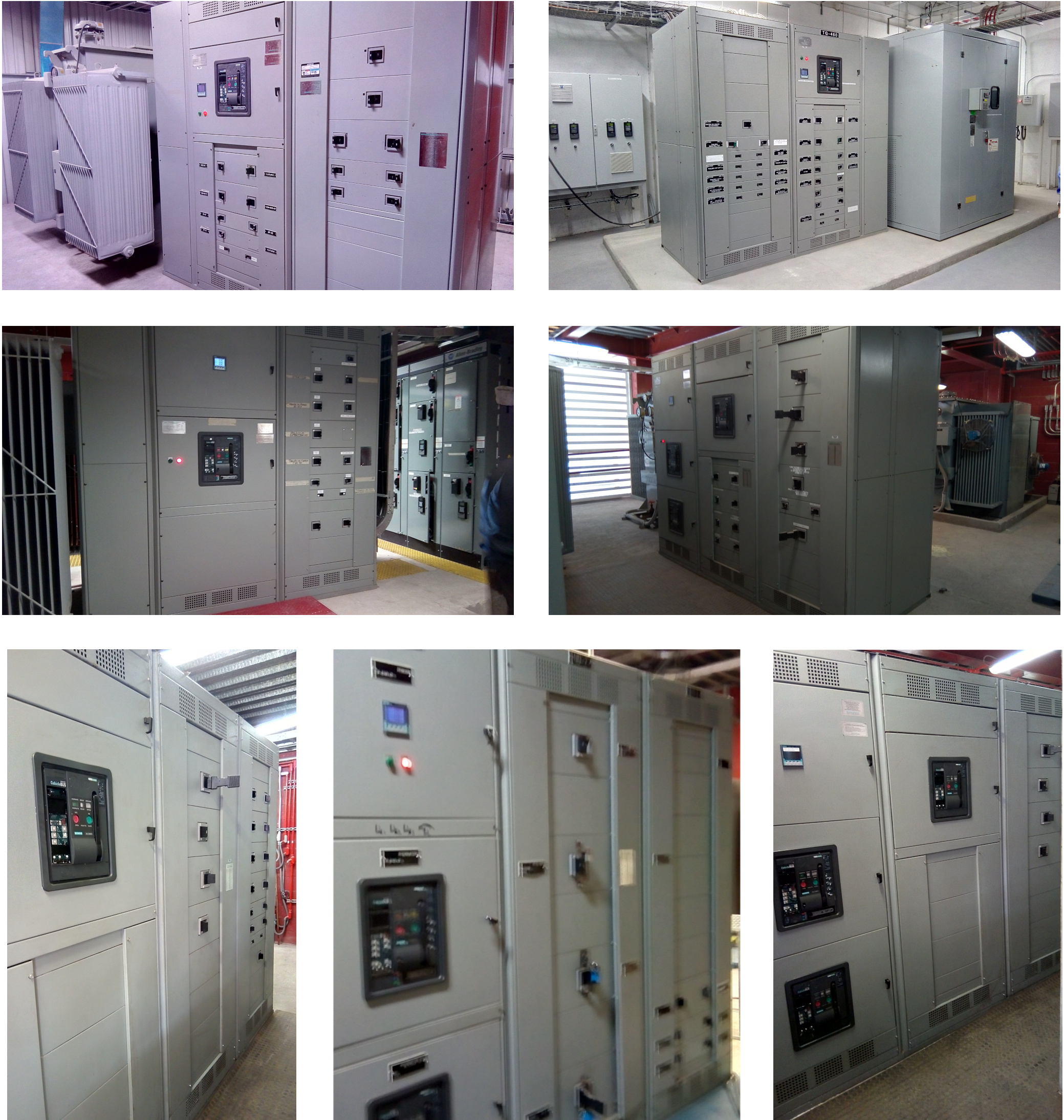

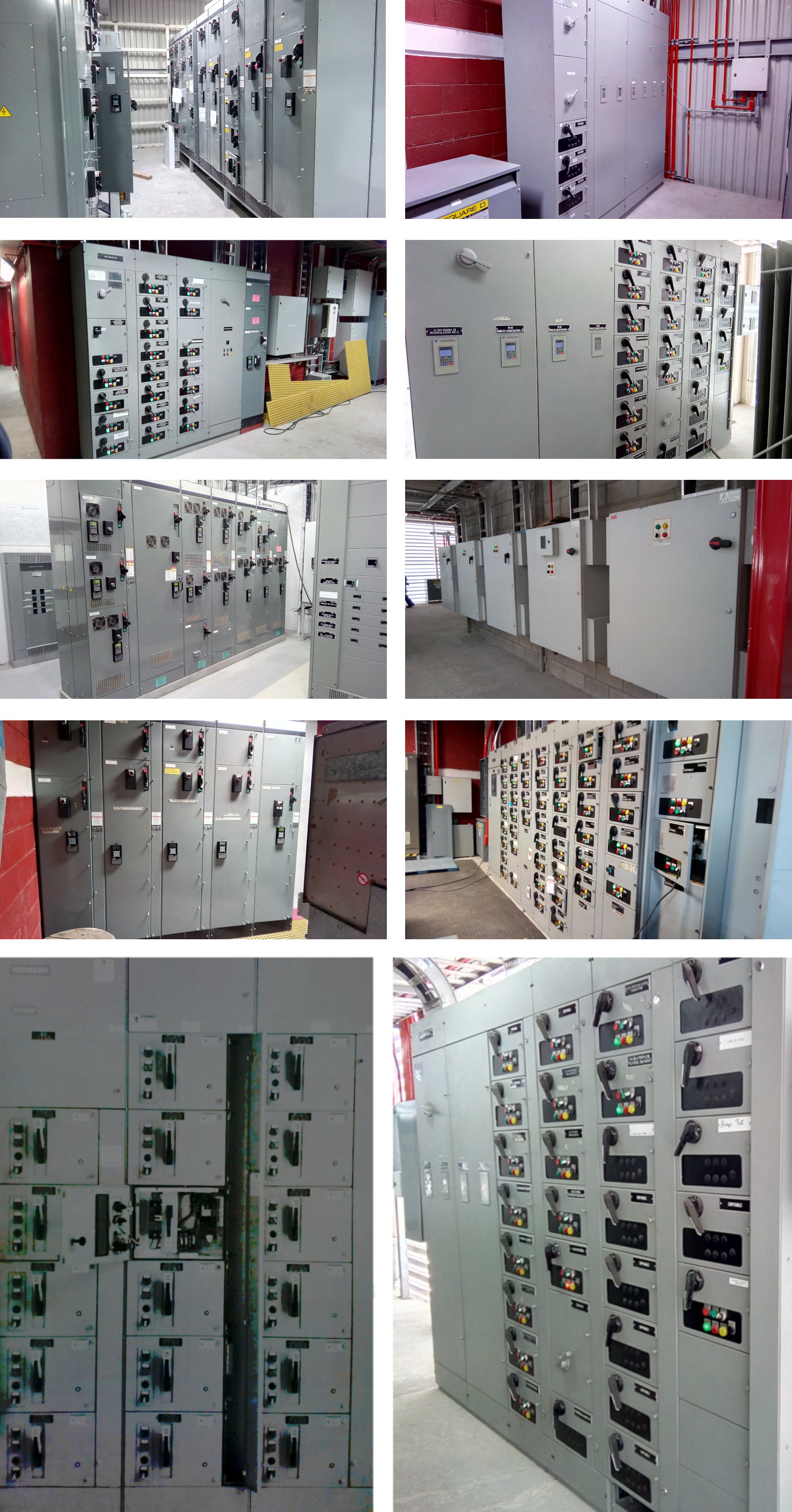

Centros de control de motores en baja tensión

CCM en Baja Tensión

• Fabricados en base a la norma oficial NMX-J-353, clase 1 y 2, con alambrado tipo A, B y C, con bus de cobre electrolítico horizontal desde 400 hasta 2500A y bus vertical de 300 hasta 800A.
• Capacidades interruptivas desde 42 a 65kA máximo
• Integrado con arrancadores a tensión plena no reversibles ejecución removible o fijos y fabricaciones especiales con variadores de velocidad, arrancadores a voltaje reducido y arrancadores reversibles.
• Capacidades hasta 300 HP en 220V y 600 HP en 480V
• Tensión máxima de servicio: 600V

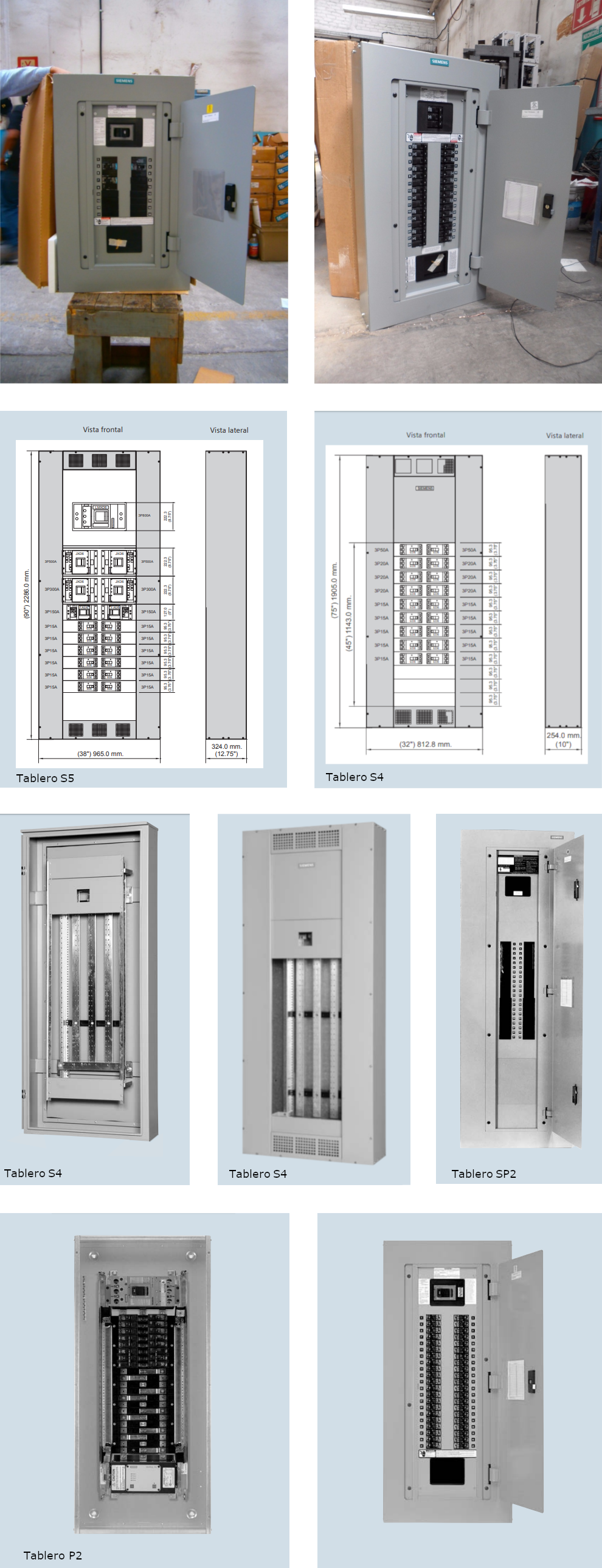

Tableros de alumbrado

Tableros de alumbrado y distribución


Tipo de sobreponer y embutir, construidos y diseñados principalmente para ser aplicados en sistemas de iluminación, sin embargo, gracias a sus características técnicas son aptos para utilizarse en sistemas de distribución.

Fabricados bajo las normas:
NMX-J.118/1-ANCE-2000, NMX-J-118/2-ANCE-2000, NMX-J-235/1-ANCE-2000, NMX-J.235/2-ANCE-2000

Y Normas UL:
E2269.ul67, NEMA PB1
E4016.UL50, NEMA 250


• Tablero de alumbrado y distribución tipo P1 (S1)
220/127 y 480/277Vca, 3F 4H, corrientes de barras principales: 250 y 400A
Numero de circuitos: 18, 30 y 42
Esfuerzo mecánico al corto circuito: 14kA
• Tablero de alumbrado y distribución tipo P2 (S2)
220/127 y 480/277Vca, 3F 4H, corrientes de barras principales: 250, 400 y 600A
Numero de circuitos: 42
Esfuerzo mecánico al corto circuito: 14kA
• Tablero de alumbrado y distribución tipo S4 y S5
220/127 y 480/277Vca, 3F 4H, corrientes de barras principales: 400 y 800A
Esfuerzo mecánico al corto circuito: 22kA

Los tableros S2, S4 y S5 están diseñados para alojar interruptores termomagnéticos de capacidad interruptiva normal y alta capacidad interruptiva de acuerdo a sus necesidades
